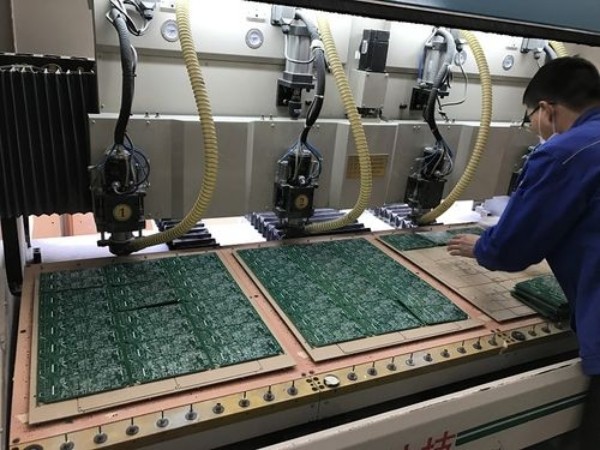

一、顯示器電路板的基本功能

顯示器電路板主要負責接收來自計算機顯卡或其他信號源的電信號，這些信號包含了圖像的數據信息，如分辨率、色彩深度等。電路板通過內置的處理單元對這些信號進行解碼和轉換，確保它們能夠正確地在屏幕上顯示。此外，顯示器電路板還具備以下關鍵功能：

1. 信號處理：對輸入的信號進行解碼、轉換和優化，以適配不同的顯示面板和技術需求。

2. 圖像生成與顏色控制：指導液晶面板或OLED面板中的像素點如何發光，形成圖像。同時，調整圖像的亮度、對比度等參數，以適應不同的顯示環境和用戶需求。

3. 驅動控制：根據信號處理模塊送來的圖像數據，生成相應的控制信號來驅動液晶分子的偏轉或OLED像素點的發光，確保圖像在屏幕上準確無誤地顯示出來。

4. 接口連接：與外部設備進行連接和通信，如HDMI、VGA、DisplayPort等接口，滿足不同設備和用戶的連接需求。

   二、顯示器電路板的結構組成

   一個典型的顯示器電路板由多個模塊組成，每個模塊都承擔著特定的職責。以下是幾個核心模塊的簡要介紹：

5. 電源管理模塊：負責為整個顯示系統提供穩定的電力支持，包括將交流電轉換為適合顯示器內部電路使用的直流電，并具備短路保護、過壓保護等功能。



6. 信號處理模塊：接收并處理來自外部設備的信號，進行解碼、格式轉換和信號優化，以確保圖像質量和穩定性。

7. 驅動控制模塊：直接與顯示面板交互，生成控制信號來驅動液晶分子或OLED像素點，精確控制每個像素點的亮度和顏色。

8. 接口連接模塊：提供多種類型的接口，如HDMI、VGA、DisplayPort等，以便與外部設備進行連接和通信。

9. 微控制器電路（MCU）：主要包括存儲器，用于控制電源的開關和節能狀態、頻率計算、RS-232通信、字符顯示（OSD）控制等。

   三、技術創新與應用

   隨著科技的進步和市場的不斷演變，顯示器電路板也在不斷地進行技術革新和應用拓展。以下是一些主要的技術創新趨勢：

10. 高分辨率支持：為應對4K甚至8K分辨率的需求，新一代的顯示器電路板必須支持更高的數據傳輸速率和更復雜的圖像處理算法。

11. 低功耗設計：旨在減少能源消耗并實現環保目標，通過優化電路設計和采用低功耗元件來降低整體功耗。

12. HDR（高動態范圍成像）技術：提供更加豐富和真實的色彩表現，通過集成HDR技術，顯示器電路板能夠呈現出更廣泛的色彩范圍和更高的對比度。

13. 靈活與集成化：現代顯示器電路板越來越注重靈活性和集成化，通過采用柔性電路板（FPC）和芯片級系統集成（SoC），可以實現更輕薄的設計和更高的性能。

    四、維修與保養指南

    對于顯示器電路板的維修和保養，以下是一些基本的建議：

14. 安全操作：在打開顯示器外殼之前，務必斷開電源并拔掉所有電纜，以避免觸電風險。

15. 使用合適的工具：使用適當的工具和設備來拆卸和組裝顯示器，避免使用尖銳或不合適的工具以免損壞電路板或其他部件。

16. 無塵環境：盡量在無塵環境中進行維修操作，以減少灰塵和污垢對電路板的影響。

17. 元件匹配：在更換任何電子元件之前，務必先測量其規格和參數，并確保新元件與原元件相匹配。

18. 定期清潔：定期清潔顯示器電路板和相關部件，可以使用柔軟的干布或專用的電子清潔劑來擦拭，注意不要讓液體滲入電路板內部。

19. 專業咨詢：如果遇到無法解決的問題或需要更專業的維修服務，請咨詢專業的顯示器維修機構或技術人員。
    顯示器電路板作為顯示器的核心組件之一，其性能和質量直接影響到顯示器的功能和用戶體驗。通過深入了解其技術細節和應用指南，我們可以更好地理解顯示器的工作原理并有效地解決可能出現的問題。同時，隨著技術的不斷進步和創新，我們也期待著更多先進的顯示器電路板技術問世，為人們帶來更加優質的視覺體驗。

The post 顯示器電路板，數字世界的視覺中樞 first appeared on 匯和電路.

一、確認問題所在

首先需要確定是否真的是由于電路板（也稱為印刷電路板或PCB）損壞引起的問題。這通常表現為開機后屏幕無顯示、畫面異常閃爍或者出現色彩失真等現象。如果是這樣，那么接下來就是尋找具體的故障點。

• 視覺檢查：關閉電源后打開顯示器外殼，仔細查看內部是否有焦黑痕跡或其他明顯的損傷跡象。特別要注意電容、電阻以及芯片表面是否有裂痕或變色。

• 氣味判斷：如果聞到一股刺鼻的燒焦味，那很可能就是某個元件過熱甚至已經燒毀了。

• 工具輔助檢測：可以使用萬用表來測試各個關鍵部件的工作狀態是否正常，比如測量電源模塊輸出電壓是否正確、數據線連接是否良好等。



  二、準備必要的材料與工具

  在開始動手之前，請確保準備好以下物品：

• 螺絲刀套裝（包括小號十字和平頭）

• 防靜電手套及腕帶

• 熱風槍/烙鐵

• 替換用的零件（根據實際需要購買）

• 助焊劑、錫絲等焊接材料

  三、進行維修操作

  1. 斷電并拆卸顯示器

  第一步當然是切斷所有電源供應，并且拔掉插頭以確保安全；然后按照產品手冊上的指引逐步拆解顯示器至暴露出電路板的位置。注意記錄下每步操作過程以便后續重組時參考。

  2. 定位損壞區域

  仔細觀察電路板上各部分的狀況，找出可能受損的地方。有時肉眼難以直接辨別細微變化，這時可借助放大鏡幫助識別。對于不確定的部分可以用萬用表進一步驗證其功能是否正常。

  3. 更換損壞元件

  一旦確定了問題源頭，就可以著手替換掉那些失效的元器件了。例如，如果是某個電容爆漿了，則需先將其兩端引腳從電路板上焊下來再安裝新的上去；如果是IC芯片出了問題則可能需要更專業的設備和技術才能處理妥當。在整個過程中務必保持耐心細致的態度，避免造成二次傷害。

  4. 重新組裝并測試效果

  完成所有修復工作之后，按照相反順序將顯示器裝回原狀，最后接通電源觀察是否能恢復正常顯示效果。如果遇到困難或者沒有信心獨立完成整個過程的話，建議尋求專業人士的幫助以免造成更大損失。
  通過以上步驟，大多數由電路板燒毀引起顯示器故障的情況都應該能夠得到有效解決。但需要注意的是，在進行任何硬件級別的維護前都要充分考慮自身能力范圍以及可能存在的風險因素，確保人身財產安全為首要原則。

The post 顯示器電路板故障維修指南 first appeared on 匯和電路.

每天面對電腦、手機或電視屏幕時，你是否想過——按下播放鍵的瞬間，那些0和1組成的數字信號，究竟經歷了怎樣的奇幻旅程，最終化作眼前躍動的畫面？這個問題的答案，就藏在顯示器內部那塊不足手掌大小的電路板中。作為現代顯示技術的”神經中樞”，它通過精密的光電轉換機制，讓抽象數據變成了具象世界。

一、從接口到解碼：信號傳輸的”高速公路”

當HDMI線纜接入顯示器時，數字信號以每秒數億次的頻率通過24個金屬觸點涌入電路板。這些信號并非直接攜帶圖像信息，而是采用類似”集裝箱運輸”的編碼結構：*TMDS（最小化傳輸差分信號）*協議將紅綠藍三原色數據、水平/垂直同步信號以及時鐘信號打包傳輸。

在電路板的信號接收芯片中，三個關鍵模塊協同工作：

1. 均衡器消除長距離傳輸導致的高頻損耗
2. 時鐘數據恢復單元重構精準時序
3. 解碼器將差分信號轉為并行RGB數據

這個過程就像把快遞包裹拆解分類，2016年DisplayPort 1.4標準引入的DSC視覺無損壓縮技術，能將原始數據壓縮到1/3而不損失畫質，這正是高端顯示器實現8K@60Hz的關鍵。

二、像素矩陣的”交響樂指揮”——時序控制器

解碼后的信號進入顯示器的”大腦”——時序控制器（T-Con）。這個指甲蓋大小的芯片每秒處理超過2.4GB數據，承擔著三項核心任務：

特別在OLED顯示器中，T-Con還需實時監控每個像素的老化程度，通過子像素位移技術延長屏幕壽命。2023年三星推出的量子點處理器，甚至能根據場景內容動態調整伽馬曲線。

三、點亮百萬像素：驅動IC的微觀世界

經過處理的信號分流到屏幕邊緣的源極驅動IC，這些黑色長條狀芯片內含數百個輸出通道。以4K顯示器為例：

• 水平方向3840像素 × 3子像素 = 11520通道
• 采用TDDI（觸控與顯示驅動器集成）技術
• 每個通道輸出電壓精度達±5mV

驅動IC通過脈寬調制（PWM）精確控制液晶偏轉角度：當施加4.5V電壓時，液晶分子旋轉90度，讓背光完全通過；0V電壓時分子歸位，阻隔99.5%的光線。這個過程每秒重復144次（144Hz刷新率），人眼就能看到連續畫面。

四、光與影的魔術：從電壓到可見光

在液晶層后方，背光模塊正在上演光的變奏曲：

1. LED陣列發出白光（量子點背光含藍光LED+紅綠量子點）
2. 導光板將線光源轉為面光源
3. 棱鏡片提升60%以上亮度均勻性
4. 偏光片過濾特定振動方向的光波

當某個像素需要顯示深紅色時，電路板會協同控制：

• 關閉該區域LED背光（局部調光技術）
• 調整液晶層透光率為18%
• 紅色濾光片允許625-740nm波長通過

這種精準控制使Mini LED顯示器能達到1000000:1的對比度，黑色場景下功耗降低70%。

五、未來已來：電路板技術的創新方向

隨著Micro LED和卷曲屏的興起，顯示器電路板正面臨三大革新：

1. COB（Chip On Board）封裝：將驅動IC直接綁定在玻璃基板，使8K電視厚度縮減至2mm
2. AI實時渲染：集成NPU芯片實現畫面超分與HDR重構
3. 自修復電路：銀納米線網格在斷路處自動重建導電通路

2024年CES展會上，LG展示的可折疊顯示器電路板采用石墨烯材料，彎折半徑達到3mm而不影響信號傳輸，這預示著柔性顯示技術將突破現有形態限制。

The post 顯示器電路板的工作原理：信號如何轉換成圖像？ first appeared on 匯和電路.

一、黑屏故障的成因與排查方法

黑屏是指顯示器無法正常顯示圖像，屏幕完全無光或僅有背光。這種情況通常與顯示器電路板故障密切相關。以下是常見的黑屏成因及排查步驟：

1. 電源問題

黑屏最常見的原因是電源故障。首先檢查顯示器的電源線是否連接牢固，電源適配器是否正常工作。如果電源指示燈不亮，可能是電源模塊損壞，需要更換。

2. 背光故障

如果電源指示燈亮但屏幕仍無顯示，可能是背光模塊出現問題。背光故障通常由高壓板損壞或燈管老化引起。可以通過外接光源照射屏幕，若能看到微弱的圖像，則說明背光模塊需要維修或更換。

3. 主板或驅動板故障

顯示器的主板或驅動板負責處理視頻信號并控制屏幕顯示。如果主板損壞，信號無法傳輸到屏幕，也會導致黑屏。此時需要檢查主板的電容是否鼓包或燒毀，必要時更換主板。

4. 連接線問題

檢查顯示器與電腦之間的連接線（如HDMI、VGA、DP線）是否松動或損壞。連接線故障可能導致信號傳輸中斷，從而引發黑屏。嘗試更換連接線或清潔接口，排除問題。

二、花屏故障的成因與排查方法

花屏是指顯示器屏幕出現條紋、色塊或圖像錯亂的現象。這種故障通常與電路板、信號傳輸或屏幕本身有關。以下是花屏的常見成因及排查方法：

1. 信號干擾

信號干擾是花屏的常見原因之一。檢查顯示器周圍是否有強電磁場設備（如路由器、微波爐等），并嘗試將顯示器遠離干擾源。此外，確保連接線質量良好，避免信號傳輸過程中受到干擾。

2. 顯卡問題

花屏也可能是顯卡故障引起的。嘗試將顯示器連接到另一臺電腦，如果問題依舊存在，則排除顯卡問題；如果花屏消失，則需要檢查顯卡驅動或更換顯卡。

3. 屏幕排線故障

屏幕排線是連接主板和屏幕的重要組件。如果排線松動或損壞，會導致信號傳輸不穩定，從而引發花屏。檢查排線接口是否松動，必要時更換排線。

4. 主板或屏幕損壞

如果以上排查均未解決問題，可能是主板或屏幕本身損壞。主板上的電容或芯片故障會導致信號處理異常，而屏幕內部的液晶層損壞也會引起花屏。此時需要專業人員進行檢測和維修。

三、如何預防顯示器電路板故障？

除了掌握故障排查方法，日常使用中的預防措施同樣重要。以下是幾點建議：

1. 避免長時間高負荷使用
   長時間高負荷運行會導致顯示器電路板過熱，增加故障風險。建議適當休息顯示器，避免連續使用超過8小時。

2. 保持環境干燥清潔
   潮濕和灰塵是電路板的天敵。保持顯示器使用環境的干燥和清潔，可以有效延長其使用壽命。

3. 定期檢查連接線和接口
   連接線和接口的松動或損壞是引發故障的常見原因。定期檢查并清潔接口，確保連接穩固。

4. 使用穩壓電源
   電壓不穩定可能損壞顯示器電路板。使用穩壓電源或UPS設備，可以保護顯示器免受電壓波動的影響。

通過以上方法，我們可以有效排查和修復顯示器的黑屏、花屏故障，同時采取預防措施，降低故障發生的概率。掌握這些技巧，不僅能節省維修成本，還能讓顯示器始終保持最佳狀態。

The post 顯示器電路板常見故障排查，黑屏、花屏如何修復？ first appeared on 匯和電路.

在這個數字化飛速發展的時代，顯示器已成為我們日常生活和工作中不可或缺的重要工具。無論是電腦辦公、休閑娛樂還是專業設計等領域，都離不開顯示器的支持。而顯示器的正常運行，很大程度上依賴于其內部的電路板。那么，如果顯示器電路板壞了，將會引發怎樣的狀況呢？
最直觀的表現就是顯示器無法正常顯示畫面。當開啟顯示器后，屏幕可能會出現黑屏現象。這就如同汽車失去了發動機的動力，原本應該展現精彩內容的屏幕變得一片死寂。即使主機正常工作，傳輸信號到顯示器，但由于電路板損壞，無法將這些信號轉化為可見的畫面。這種黑屏可能是完全沒有任何圖像，也可能出現一些雜亂無章的線條或者閃爍的光點，這表明電路板的部分功能受損，導致信號處理出現混亂。
顯示器的顯示效果會嚴重下降。例如，畫面可能會出現色彩失真的情況。正常情況下，顯示器能夠準確地還原出各種豐富的色彩，讓我們看到逼真的圖像和視頻。然而，一旦電路板出現問題，顏色可能會變得奇怪，比如偏色嚴重，原本鮮艷的紅色可能變成暗沉的紫色，綠色可能偏向黃色。這是因為電路板上的元件損壞影響了對色彩信號的處理和輸出。還可能出現畫面模糊的現象，原本清晰的文字和圖像變得模糊不清，邊緣出現重影，這對于需要精確視覺體驗的工作，如圖形設計、視頻編輯等，會帶來極大的困擾。
顯示器可能會出現不穩定的情況。比如屏幕會不定期地閃爍或者出現間歇性的黑屏與恢復正常顯示交替的現象。這是由于電路板故障導致信號傳輸不穩定。就好像一條不暢通的道路，車輛（信號）無法順暢地通過，從而造成顯示的斷斷續續。這種不穩定不僅影響使用體驗，長期下來還可能會進一步損壞顯示器的其他部件。
從維修成本的角度來看，顯示器電路板壞了通常意味著較高的維修費用。因為電路板是顯示器的核心部件之一，更換電路板的成本往往占據顯示器價格的很大一部分。而且，有些特殊型號的顯示器電路板在市場上可能很難找到合適的替換件，這就可能導致整個顯示器報廢。對于個人用戶來說，這是一筆不小的損失；對于一些企業或機構，大量顯示器因電路板故障而需要維修或更換，也會增加運營成本。
顯示器電路板一旦損壞，會給我們的使用帶來諸多不便和困擾。它不僅影響顯示效果和穩定性，還可能導致較高的維修成本甚至設備報廢。因此，在日常使用中，我們要注意保護顯示器，避免因碰撞、潮濕等因素造成電路板損壞，同時也要定期對顯示器進行檢查和維護，確保其能穩定運行。

The post 顯示器電路板壞了會怎樣 first appeared on 匯和電路.

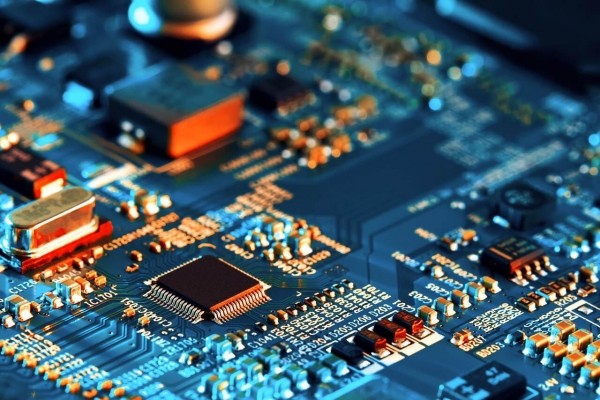

一、了解電路板的重要性

顯示器電路板是顯示器的核心組件之一，負責接收并處理電子信號，控制顯示器中的像素點發光，最終將圖像或文字等內容顯示在屏幕上。它由多個電子元件組成，包括主芯片、電容、電阻、晶體管等。這些元件通過精密的電路設計相互連接，共同完成對圖像信號的接收、處理和輸出任務。

二、清洗前的準備

1. 備份數據：在進行任何清洗工作之前，首先確保所有重要數據已經備份，以防萬一。雖然清洗電路板本身不會直接導致數據丟失，但為了避免意外情況，備份數據是至關重要的安全措施。

2. 準備工具和材料：準備好所需的工具和清潔用品，如干凈的軟刷子、壓縮空氣罐、無水酒精、洗板水（如果適用）、防靜電手套等。此外，還需要準備一些基本的維修工具，如螺絲刀等，以便在必要時拆卸電路板上的元件。



3. 關閉電源并斷開連接：關閉顯示器電源，并拔掉所有連接線，包括電源線、信號線等，以確保安全操作。同時，將顯示器放置在一個干凈、無塵的工作環境中，避免在清洗過程中有更多的灰塵進入電路板。

   三、具體清洗步驟

   1. 去除表面灰塵

• 使用軟刷子：使用干凈、柔軟的刷子輕輕刷去電路板表面的灰塵和污垢。注意要順著元件的排列方向輕輕掃動，避免用力過猛損壞元件。

• 使用壓縮空氣：對于難以用刷子清除的灰塵，可以使用壓縮空氣罐進行吹掃。保持適當的距離（通常建議為1-2厘米），并從各個方向吹掃電路板上的灰塵。注意不要將噴嘴過于靠近電路板，以免靜電損傷敏感元件。

  2. 清洗電路板

• 選擇合適的清洗劑：根據電路板上的污漬類型，選擇合適的清洗劑。常用的清洗劑有洗板水、碳氫溶劑和水基型清洗劑。對于一般污漬，可以使用洗板水或碳氫溶劑；對于含有金屬元件的電路板，建議使用具有防銹功能的水基型清洗劑。

• 噴灑或浸泡清洗：將適量的清洗劑均勻地噴灑在電路板表面，或者將電路板放入超聲波清洗器中加入適量的清洗液進行浸泡清洗。注意不要讓清洗劑流入電路板內部或接觸到敏感元件的引腳。

• 輕擦與沖洗：使用干凈的軟布或刷子輕輕擦拭電路板表面，特別是元件密集的區域和焊接點附近。然后用清水或純酒精徹底沖洗干凈，確保沒有殘留的清洗劑。

  3. 干燥與檢查

• 自然風干：將清洗干凈的電路板放在通風良好的地方自然風干，或者使用風扇加速干燥過程。避免使用高溫烘干或直接暴曬于陽光下，以免損壞電路板上的元件。

• 檢查與測試：在電路板完全干燥后，仔細檢查是否還有未清洗干凈的區域或殘留污漬。如果有必要，可以重復上述清洗步驟以確保徹底清潔。然后重新安裝電路板并連接好所有線纜，開機測試顯示器是否正常工作。

  四、注意事項

1. 安全第一：在清洗過程中，務必佩戴防靜電手套和護目鏡等個人防護裝備，以減少觸電和化學傷害的風險。同時，確保工作區域遠離易燃物品和水源。
2. 避免短路：在拆卸或安裝元件時要小心謹慎，避免短路或靜電擊穿元件。可以使用防靜電手環或其他防靜電措施來保護電路板。
3. 遵循制造商指南：不同品牌和型號的顯示器電路板可能有不同的清洗要求和限制條件。因此，在開始清洗之前，請務必查閱制造商提供的用戶手冊或技術支持文檔，以獲取正確的清洗方法和建議。
4. 定期維護：為了保持顯示器的最佳性能和延長使用壽命，建議定期對顯示器及其電路板進行清理和維護。這不僅可以去除積累的灰塵和污垢，還可以及時發現并修復潛在的問題。

The post 顯示器電路板的清洗指南 first appeared on 匯和電路.

在當今數字化時代，電子設備如顯示器已經成為我們生活和工作中不可或缺的工具。而當顯示器出現故障時，許多人會考慮自行更換電路板來解決問題。那么，顯示器的電路板真的可以隨便換嗎？本文將對這一問題進行深入探討。
一、電路板的基本概念
我們需要了解電路板的基本概念。電路板是電子設備中用于連接電子元件、實現電路功能的載體。它通常由絕緣材料和導電層組成，上面分布著各種電子元件，如電阻、電容、芯片等。電路板的設計和制造需要遵循一定的規范和標準，以確保其性能的穩定和可靠。
二、顯示器電路板的特點
顯示器的電路板具有一些特殊的要求和特點。一方面，顯示器需要處理大量的圖像信號，因此對電路板的信號傳輸能力和處理速度有較高的要求。另一方面，顯示器的屏幕尺寸、分辨率等因素也會影響電路板的設計和布局。此外，顯示器還需要具備良好的散熱設計，以防止電路板因過熱而損壞。
三、更換顯示器電路板的可行性
從理論上來說，顯示器的電路板是可以更換的。只要找到與原電路板相匹配的型號和規格，按照正確的操作步驟進行更換，就有可能使顯示器恢復正常工作。然而，在實際操作中，存在一些限制和風險。
市場上可能很難找到與原電路板完全匹配的替代品。不同品牌、不同型號的顯示器所使用的電路板可能存在差異，包括接口定義、引腳布局、電氣參數等方面。如果使用了不匹配的電路板，可能會導致顯示器無法正常工作，甚至可能會損壞其他部件。
更換電路板需要一定的專業知識和技術技能。電路板上有許多細小的焊點和連接線，如果在拆卸和安裝過程中操作不當，很容易造成焊點脫落、線路短路等問題。而且，一些新型的顯示器還采用了先進的封裝技術，使得電路板的更換更加困難。
四、建議
對于普通用戶來說，如果沒有相關的專業知識和技能，最好不要隨意嘗試更換顯示器的電路板。當顯示器出現故障時，應該先將顯示器送到專業的維修機構進行檢測和維修。專業的維修人員具有豐富的經驗和專業的設備，能夠準確地判斷故障原因，并采取合適的維修方法。
如果確實需要更換電路板，建議選擇正規的渠道購買與原主板相同或相近的品牌、型號和規格的主板，并確保產品的質量可靠。同時，在更換過程中要嚴格按照操作規程進行操作，避免造成不必要的損失。
雖然顯示器的電路板在理論上是可以更換的，但在實際操作中存在一定的限制和風險。我們應該根據具體情況謹慎考慮是否更換電路板，并尋求專業幫助以確保操作的安全和成功。

The post 顯示器的電路板可以隨便換嗎？ first appeared on 匯和電路.

一、液晶顯示器電路板的基本構成

液晶顯示器電路板主要由以下幾個關鍵部分組成：

1. 電源電路：負責產生液晶顯示器所需的各種工作電壓，如+5V和+12V等。這些電壓為主板邏輯電路、操作面板指示燈、高壓板、驅動板等提供穩定的電力支持。電源電路通常包括濾波電路、橋式整流濾波電路、主開關電路、開關變壓器、整流濾波電路、保護電路、軟啟動電路和PWM控制器等組成部分。



2. 驅動板：也被稱為主板，是液晶顯示器的核心電路。它主要包括輸入接口電路、A/D轉換電路、Scaler電路、微控制電路和輸出接口電路等，負責接收并處理來自外部設備的信號，然后驅動液晶面板顯示出相應的圖像。

3. 按鍵電路：使電路通與斷，用戶通過按鍵開關輸出的開關信號送到驅動板上的MCU中，由MCU識別后，輸出控制信號去控制相關電路完成相應的操作和動作。

4. 高壓板：也稱為逆變電路或逆變器，它將電源輸出的低壓直流電壓轉變為液晶面板所需的高頻高壓交流電，以點亮液晶面板上的背光燈。高壓板是功率變換電路，因此容易發熱，屬于故障率較高的部件。
   除了上述主要部分外，液晶顯示器電路板還可能包含其他輔助電路和組件，如接口連接模塊、亮度控制電路等，這些部分共同協作，確保液晶顯示器能夠正常工作并顯示圖像。

   二、液晶顯示器電路板的原理與功能

   液晶顯示器電路板的工作原理可以概括為以下幾個步驟：首先，電源電路將市電的220V交流電壓轉換為適合顯示器內部電路使用的直流電壓；然后，驅動板接收來自計算機顯卡或其他信號源的電信號，并通過內置的處理單元對這些信號進行解碼和轉換；接著，高壓板將電源輸出的低壓直流電壓升壓為高頻高壓交流電，以點亮液晶面板上的背光燈；最后，驅動控制模塊根據信號處理模塊送來的圖像數據生成相應的控制信號來驅動液晶分子的偏轉或OLED像素點的發光從而在屏幕上顯示出圖像。
   液晶顯示器電路板的功能主要體現在以下幾個方面：一是信號處理功能，負責對輸入信號進行解碼和轉換以確保它們能夠在屏幕上正確顯示；二是圖像生成與顏色控制功能，指導液晶面板中的像素點如何發光以形成圖像并調整圖像的亮度、對比度等參數；三是電源管理功能，為整個顯示系統提供穩定的電力支持；四是接口連接功能，使顯示器能夠與外部設備進行連接和通信。

   三、液晶顯示器電路板的技術創新與應用

   隨著科技的進步和市場的不斷演變，液晶顯示器電路板也在不斷地進行技術革新和應用拓展。新一代的液晶顯示器電路板采用了更加先進的制程技術和材料工藝，提高了性能和可靠性；同時支持更高的分辨率和刷新率以滿足用戶對于高質量圖像的需求；此外還具備節能省電的特性符合現代社會對環保和節能的要求。未來液晶顯示器電路板將繼續朝著高性能、低功耗、小型化和智能化等方向發展為用戶帶來更加優質的視覺體驗和服務。

The post 液晶顯示器電路板，技術核心與功能解析 first appeared on 匯和電路.

一、顯示器電路板損壞的原因

顯示器電路板是顯示器的核心組件之一，負責處理來自電腦主機的視頻信號并驅動屏幕顯示圖像。電路板損壞可能由多種因素導致，包括但不限于：

1. 長時間使用導致的自然老化；

2. 電壓波動或電源不穩定造成的電壓沖擊；

3. 環境濕度過高或過低，以及灰塵、靜電等環境因素的影響；

4. 不當操作或外力撞擊導致的物理損傷；



5. 元件質量不佳或生產工藝缺陷引起的早期失效。

   二、維修流程概覽

   當顯示器電路板發生故障時，通常需要專業的維修團隊進行診斷和修復。維修流程大致分為以下幾個步驟：

6. 檢測與診斷：使用專業工具對顯示器進行全面檢測，確定電路板是否為故障源頭，并進一步明確損壞的具體部位和程度。

7. 維修報價：根據檢測結果，維修人員會給出詳細的維修方案和費用估算，包括更換零件的成本、人工費以及可能產生的其他服務費用。

8. 正式維修：用戶確認維修方案后，維修人員開始進行電路板的修復或更換工作。這可能涉及拆卸顯示器外殼、取出電路板、焊接新元件、調試測試等多個環節。

9. 驗收與質保：維修完成后，用戶需檢查顯示器功能是否正常，確認無誤后支付維修費用。同時，正規維修服務通常會提供一定期限的質保服務，以保障用戶權益。

   三、維修費用預估

   關于“顯示器電路板壞了維修多少錢”的問題，具體費用因多種因素而異，難以給出一個確切的數字。以下是一些主要影響因素及大致費用范圍：

10. 型號與規格：不同品牌、型號和尺寸的顯示器，其電路板設計和制造成本差異顯著。一般來說，高端顯示器由于采用更先進的技術和更高質量的元件，其電路板維修費用相對較高。例如，普通家用顯示器的電路板維修費用可能在幾十元到幾百元之間，而專業級或電競顯示器則可能高達數千元。

11. 損壞程度：電路板損壞的程度直接影響維修難度和成本。輕微損壞（如焊點松動、元件短路等）可能只需簡單修復即可，費用相對較低；而嚴重損壞（如大面積燒毀、關鍵元件損壞等）則可能需要更換整塊電路板，費用自然更高。

12. 維修服務商與地域差異：不同的維修服務商收費標準可能存在差異，同時不同地區的物價水平也會影響維修費用。一般而言，官方售后服務中心或專業維修機構的收費較高但服務質量有保障；而個體維修店或個人師傅的費用可能較低但存在一定的風險性。

13. 市場供需關系：某些特定型號的顯示器由于停產多年或市場需求量小而導致零配件稀缺，這種情況下維修費用可能會因零件難尋而大幅增加。
    顯示器電路板壞了維修多少錢并沒有一個固定的答案，而是取決于多種因素的綜合作用。為了降低維修成本并確保維修質量，建議用戶選擇信譽良好的正規維修機構進行維修，并在維修前詳細咨詢維修方案和費用明細。同時，加強日常使用中的保養和維護也是預防顯示器故障的有效措施之一。

The post 顯示器電路板壞了維修多少錢，全面解析及費用預估 first appeared on 匯和電路.

一、電路板的基本構成

電腦顯示屏內部的電路板主要由多個關鍵部件組成，包括主控板（或主板）、電源板、高壓板以及液晶屏驅動板等。這些組件共同協作，確保了顯示屏的正常運作。

• 主控板：作為顯示屏的大腦，主控板接收來自電腦主機的輸出信號，并將其轉換為適合顯示屏的信號。同時，它還能控制顯示器的亮度、對比度等參數，以提供最佳的視覺體驗。



• 電源板：負責為顯示屏提供穩定的電流，確保其正常工作。電源板將外部電源轉換為顯示屏所需的直流電壓，為主控板和其他組件供電。

• 高壓板：雖然名字聽起來有些嚇人，但高壓板的作用是至關重要的。它負責將電源板輸出的低壓直流電轉換為高頻高壓交流電，用于點亮顯示屏的背光燈。背光燈的亮度直接影響到顯示屏的清晰度和色彩表現。

• 液晶屏驅動板：與顯示屏的液晶面板直接相連，負責控制液晶分子的排列和狀態變化，從而實現圖像的顯示。液晶屏驅動板需要接收來自主控板的信號，并按照信號的指示精確地控制每一個像素點。

  二、工作原理及流程

  當電腦開機并輸出圖像信號時，這些信號首先被傳輸到顯示屏的主控板。主控板接收到信號后，會進行初步的處理和轉換，將其轉化為適合顯示屏使用的格式。接著，這些信號被發送到液晶屏驅動板，由驅動板進一步處理并控制液晶面板上的每個像素點。
  電源板為整個系統提供穩定的電力支持，確保各個組件能夠正常工作。而高壓板則負責為背光燈提供所需的高壓電流，使背光燈能夠正常發光，從而照亮顯示屏上的圖像。
  這一系列過程都在瞬間完成，使得我們能夠在屏幕上看到清晰、流暢的圖像。這一切的背后，都離不開顯示屏內部電路板的精密設計和高效運作。

  三、電路板的重要性與維護

  顯示屏內部的電路板是整個顯示系統的核心部分，其性能和質量直接影響到顯示屏的顯示效果和使用壽命。因此，在選擇電腦顯示屏時，除了關注屏幕尺寸、分辨率等基本參數外，還應該考慮電路板的質量和穩定性。
  為了延長顯示屏的使用壽命和保證顯示效果，我們還應該注意對顯示屏進行定期的維護和保養。避免長時間連續使用、保持合適的環境溫度和濕度、避免碰撞和擠壓等都是保護顯示屏電路板的重要措施。
  在遇到顯示屏故障時，如果懷疑是電路板出現問題，建議及時聯系專業的維修人員進行檢查和維修。不要嘗試自行拆解或修理顯示屏內部的電路板，以免造成更嚴重的損壞或安全隱患。
  電腦顯示屏內部的電路板是整個顯示系統的核心組成部分，其重要性不言而喻。通過了解電路板的基本構成和工作原理，我們可以更好地理解顯示屏的工作機制和性能特點，從而更加合理地選擇和使用電腦顯示屏。
